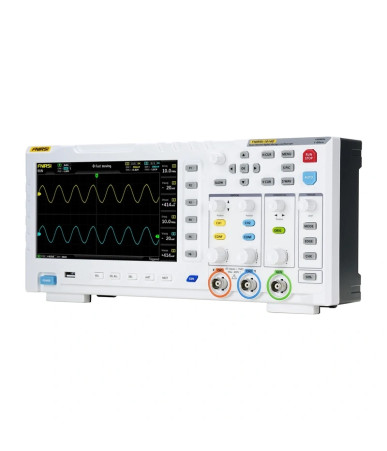

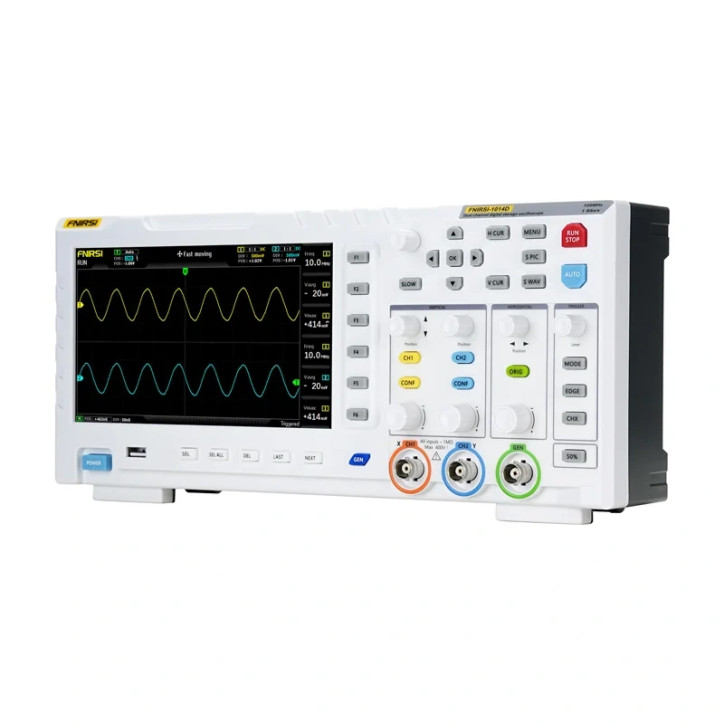

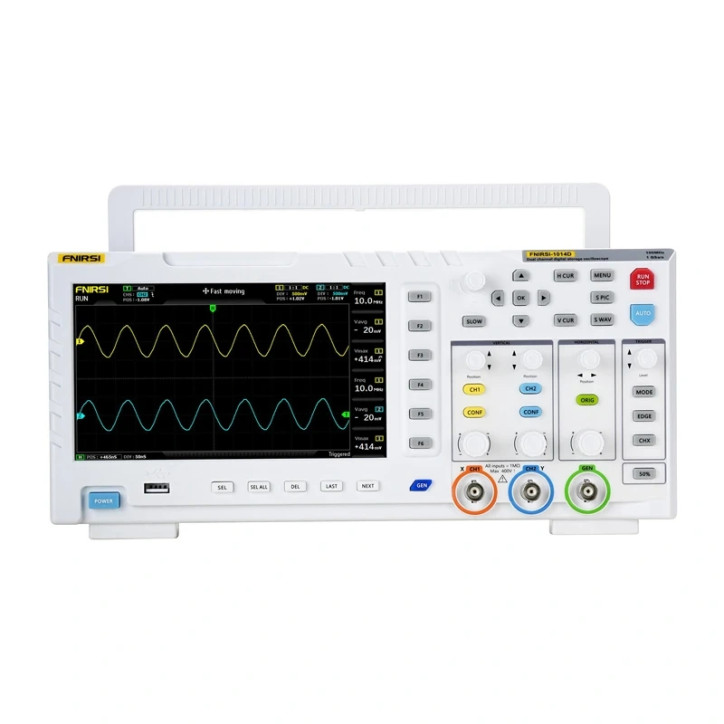

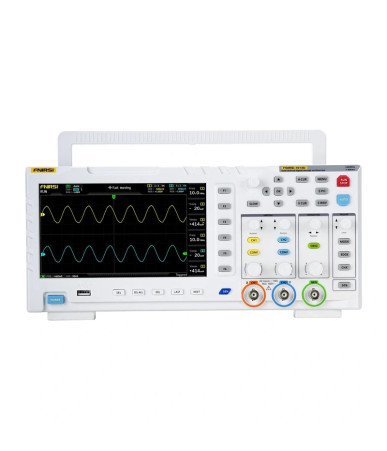

L'FNIRSI 1014D è un oscilloscopio digitale a doppio canale che integra anche un generatore di segnali DDS. Offre una larghezza di banda analogica di 100MHz per canale e una frequenza di campionamento in tempo reale di 1GSa/s, rendendolo adatto per un'ampia gamma di applicazioni elettroniche.

• Doppio canale con larghezza di banda analogica 100MHz per canale
• Frequenza di campionamento in tempo reale di 1GSa/s
• Display LCD a colori da 7 pollici con risoluzione 800x480
• Generatore di segnali DDS integrato con 14 tipi di forme d'onda standard e segnale personalizzabile
• Funzioni di trigger complete (singolo, normale, automatico)
• Profondità di memoria di 240 Kbit
• Protezione da sovratensione fino a 400V
• Esportazione immagini via USB

Questo strumento è ideale per la manutenzione, la ricerca e lo sviluppo, grazie alla sua versatilità e facilità d'uso. Le funzioni di misurazione con cursore, il pulsante AUTO per la configurazione rapida e la visualizzazione grafica Lissajous e FFT ne migliorano ulteriormente l'efficacia. La possibilità di memorizzare fino a 1000 segnali personalizzati e l'esportazione delle immagini tramite USB lo rendono uno strumento potente per l'analisi e la documentazione dei segnali.

Specifiche Tecniche

• Marca: FNIRSI
• Modello: 1014D
• Tipo: Oscilloscopio digitale 2-in-1 con generatore di segnali
• Canali: 2
• Larghezza di banda analogica: 100MHz * 2
• Frequenza di campionamento in tempo reale: 1GSa/s
• Profondità di memoria: 240 Kbit
• Precisione ADC: 8 bit
• Sensibilità verticale: 50mV/div ~ 500V/div
• Base tempi orizzontale: 50s/div ~ 10ns/div
• Impedenza di ingresso: 1MΩ
• Accoppiamento: AC/DC
• Modalità di trigger: Singolo, Normale, Automatico
• Edge di trigger: Fronte di salita / Fronte di discesa
• Tensione massima di test (sonda 1x): 40V
• Tensione massima di test (sonda 10x): 400V
• Display: LCD TFT a colori da 7 pollici
• Risoluzione display: 800x480
• Generatore di segnali: DDS
• Tipi di segnale generatore: 14 segnali standard + 1 personalizzabile
• Ampiezza segnale generatore: 2.5Vpp (fissa)
• Frequenza segnale generatore (onda sinusoidale): fino a 10MHz
• Frequenza segnale generatore (altri segnali): fino a 2MHz
• Risoluzione frequenza generatore: 1Hz
• Memorizzazione segnali personalizzati: fino a 1000
• Funzioni aggiuntive: Misurazione cursore, Grafico Lissajous, FFT, Screenshot USB
• Alimentazione: 5V 2A/3A/4A
• Interfaccia: USB
