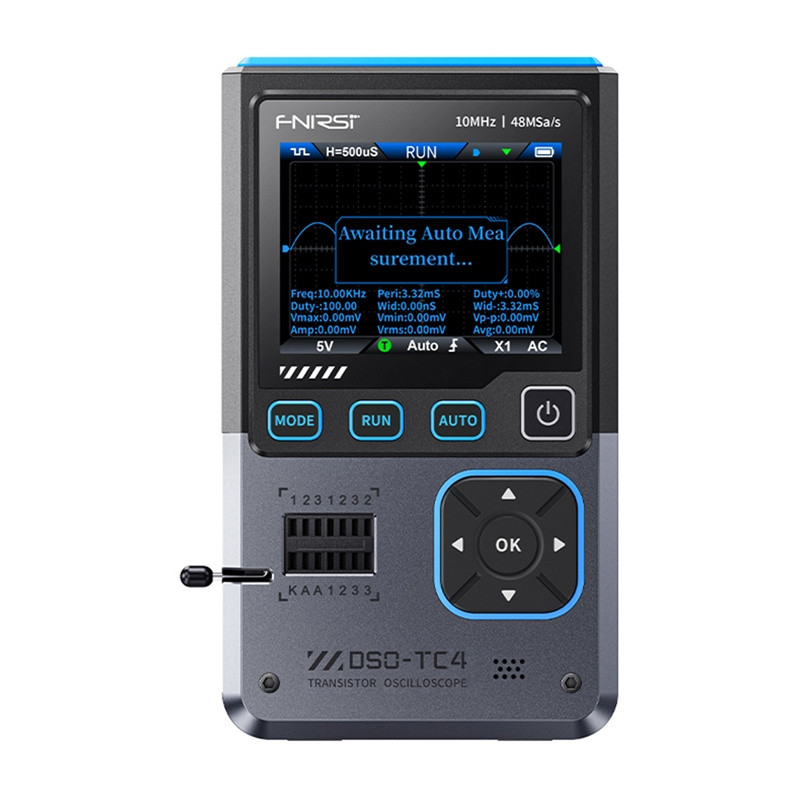

Il FNIRSI DSO-TC4 è uno strumento elettronico portatile multifunzione che integra un oscilloscopio digitale, un tester per componenti e un generatore di segnali. Progettato per professionisti e hobbisti, offre una soluzione completa per test e analisi in ambito di manutenzione e ricerca e sviluppo.

• Oscilloscopio digitale con banda passante da 10MHz e frequenza di campionamento di 48MSa/s.
• Tester per componenti in grado di identificare automaticamente tipo e piedinatura di transistor, diodi, resistori, condensatori e altri semiconduttori.
• Generatore di segnali con 13 forme d'onda, frequenza regolabile fino a 50KHz e tensione di uscita fino a 3V.
• Display a colori TFT da 2.8 pollici per una visualizzazione chiara e intuitiva delle forme d'onda e dei dati.
• Batteria ricaricabile integrata da 1500mAh con autonomia fino a 4 ore, ideale per uso mobile.

Le caratteristiche principali includono una protezione da sovratensione fino a 400V, la capacità di memorizzare screenshot delle forme d'onda e un design compatto e leggero (186g) che ne facilita il trasporto e l'utilizzo sul campo. Il DSO-TC4 supporta anche la decodifica IR e test di sensori come DS18B20 e DHT11.

Ideale per la diagnostica di circuiti elettronici, la verifica di componenti e la generazione di segnali per test e calibrazioni. Compatibile con sistemi che supportano la ricarica tramite USB Type-C.

Specifiche Tecniche

• Marca: FNIRSI
• Modello: DSO-TC4
• Funzioni: Oscilloscopio, Tester Componenti, Generatore di Segnali
• Banda Passante Analogica: 10 MHz
• Frequenza di Campionamento in Tempo Reale: 48 MSa/s
• Impedenza di Ingresso: 1 MΩ
• Modalità di Accoppiamento: AC/DC
• Range Tensione di Test (con sonda 1:1): 80 Vpp (+40 V)
• Range Tensione di Test (con sonda 10:1): 800 Vpp (+400 V)
• Protezione Tensione: ±400V
• Sensibilità Verticale: 10mV/div ~ 10V/div
• Range Base Tempi: 50ns ~ 20s
• Modalità Trigger: Auto/Normal/Single
• Tipo Trigger: Fronte di salita, Fronte di discesa
• Livello Trigger: Regolabile
• Funzione Hold (Waveform Freeze): Sì
• Misurazioni Automatiche: Max, Min, Avg, RMS, Vpp, Frequenza, Ciclo, Duty Cycle
• Tester Componenti: Transistor (hfe, Ube, Iceo, Ices, Uf), Diodi (Uf, Capacità di giunzione, Corrente di perdita), Diodi Zener (0.01~32V), FET (Cg, Id, Uf), IGBT, MIOSTET, SCR (unidirezionale/bidirezionale), Condensatori (25pF~100mF, Vloss)
• Generatore di Segnali: 13 forme d'onda, Frequenza 0-50KHz, Tensione di Uscita 0-3V regolabile
• Display: Schermo a colori TFT da 2.8 pollici
• Batteria: Litio ricaricabile da 1500mAh
• Autonomia Batteria: Circa 4 ore
• Alimentazione: USB Type-C (5V/1A)
• Dimensioni: Circa 90 x 142 x 27.5 mm
• Peso: Circa 186g
• Funzioni Aggiuntive: Decodifica IR, Test sensori DS18B20/DHT11
