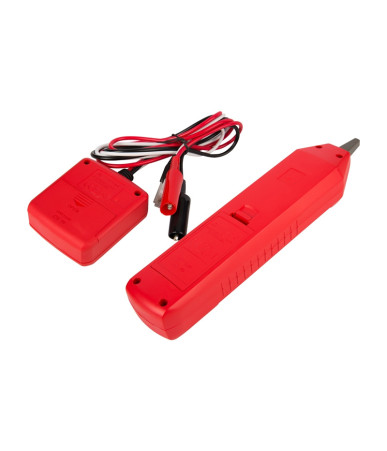

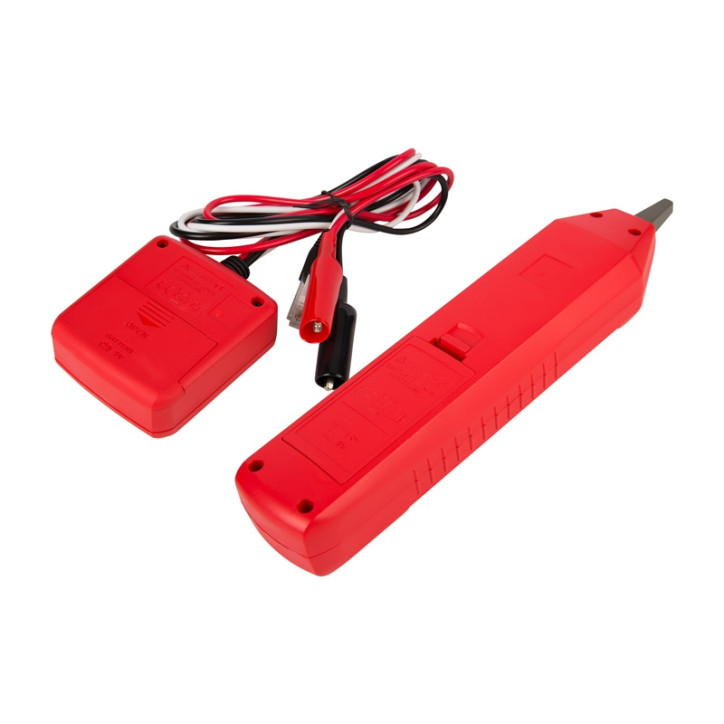

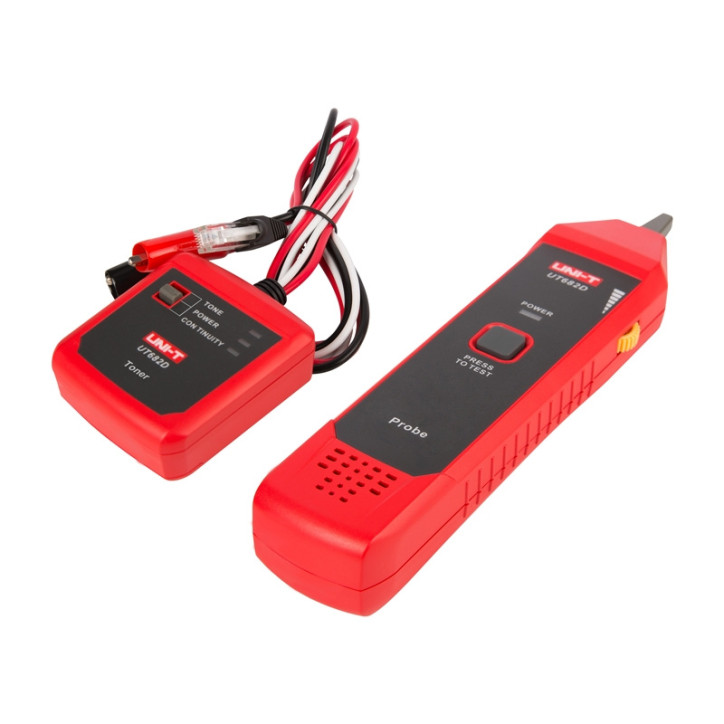

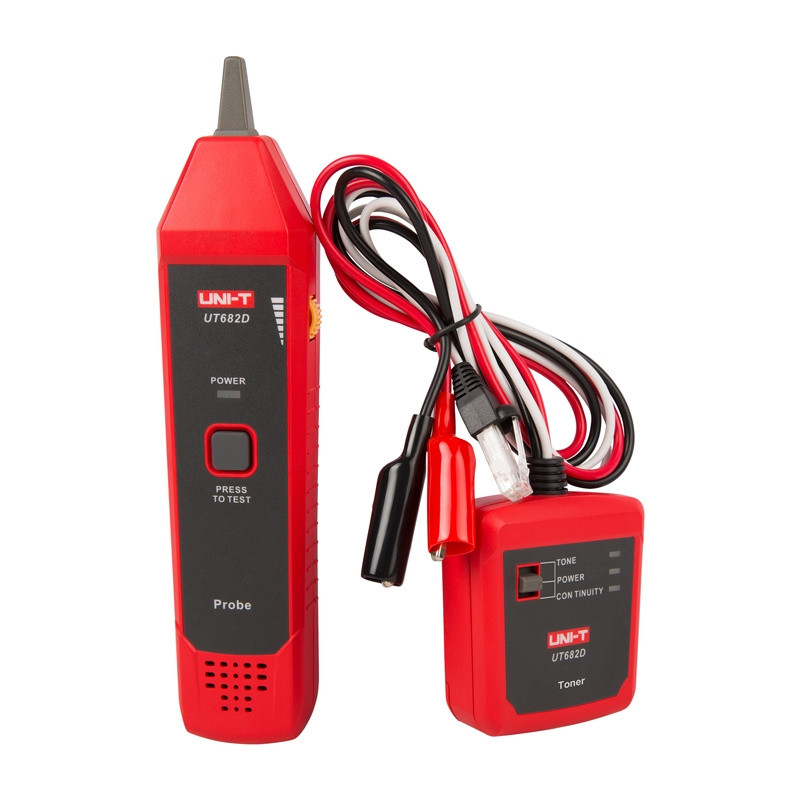

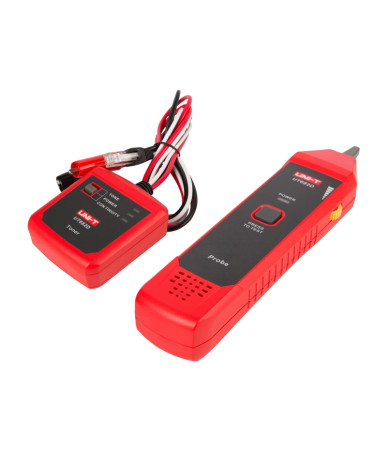

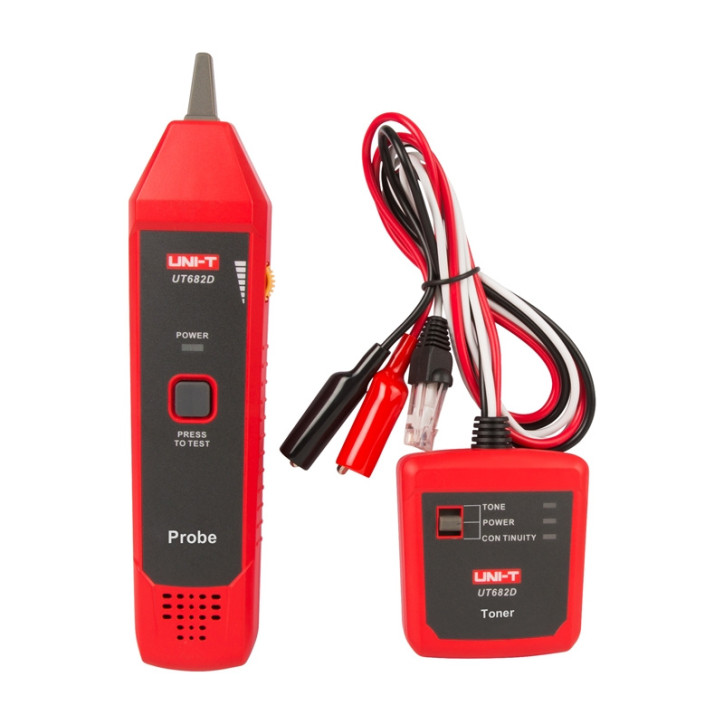

Il UNI-T UT682D è un rilevatore di coppie di cavi composto da trasmettitore e ricevitore, progettato per identificare e tracciare cavi di rete (RJ45), linee telefoniche (RJ11) e altri cavi elettrici senza danneggiare l'isolamento. Offre test rapidi di continuità e cortocircuito, oltre alla verifica della sequenza dei cavi Ethernet e all'indicazione di polarità per le linee telefoniche. È uno strumento essenziale per installatori di rete, tecnici di telecomunicazioni e chiunque lavori con sistemi a bassa tensione.

• Tracciamento cavi di rete, telefonici ed elettrici
• Test di continuità e cortocircuito
• Verifica sequenza cavi Ethernet
• Indicazione di polarità per linee telefoniche
• Test di livello di tensione DC

Il dispositivo è dotato di indicatori LED visivi e segnali acustici per un tracciamento accurato anche in ambienti rumorosi. La sensibilità è regolabile per adattarsi a diverse distanze di tracciamento e livelli di rumore. Il ricevitore dispone di una connessione per cuffie per un utilizzo in ambienti rumorosi e di un controllo del volume. Il tester funziona con batterie da 9V.

Specifiche Tecniche

• Tipologie di cavi tracciati: Linea telefonica, doppino intrecciato, cavo elettrico
• Distanza di tracciamento linee telefoniche: ≥3000m
• Indicazione di polarità per linee telefoniche: Funzione DCV, range ±(5V~52V)
• Distinzione linee telefoniche e cavi LAN: Distinzione tramite connettori (Jacks distinction)
• Tensione di uscita trasmettitore: 8V DC (con batteria nuova)
• Alimentazione trasmettitore: Batteria da 9V
• Alimentazione ricevitore: Batteria da 9V
• Corrente di standby massima ricevitore: ~10mA
• Corrente operativa massima ricevitore: <40mA (AC, RMS)
• Protezione ingresso tensione trasmettitore: 60V DC
• Temperatura operativa: 0°C ~ 40°C
• Temperatura di stoccaggio: -10°C ~ 50°C
• Umidità operativa: 20%~75%RH
• Umidità di stoccaggio: 10%~90%RH
• Altitudine: ≤2000m
• Colore prodotto: Rosso e grigio
• Peso netto trasmettitore: 150g
• Peso netto ricevitore: 130g
• Dimensioni trasmettitore: 74mm x 68mm x 28mm
• Dimensioni ricevitore: 208mm x 47mm x 33mm
• Connettori: RJ11, RJ45
• Funzioni aggiuntive: Test di cortocircuito e circuito aperto, indicazione batteria scarica, controllo volume, connessione cuffie
