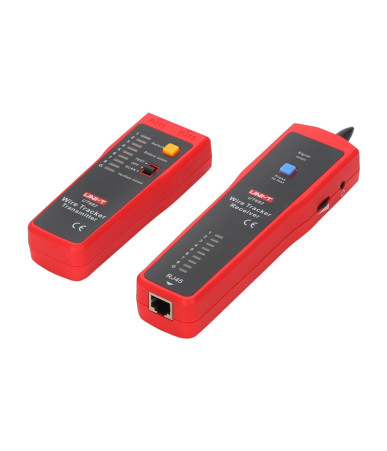

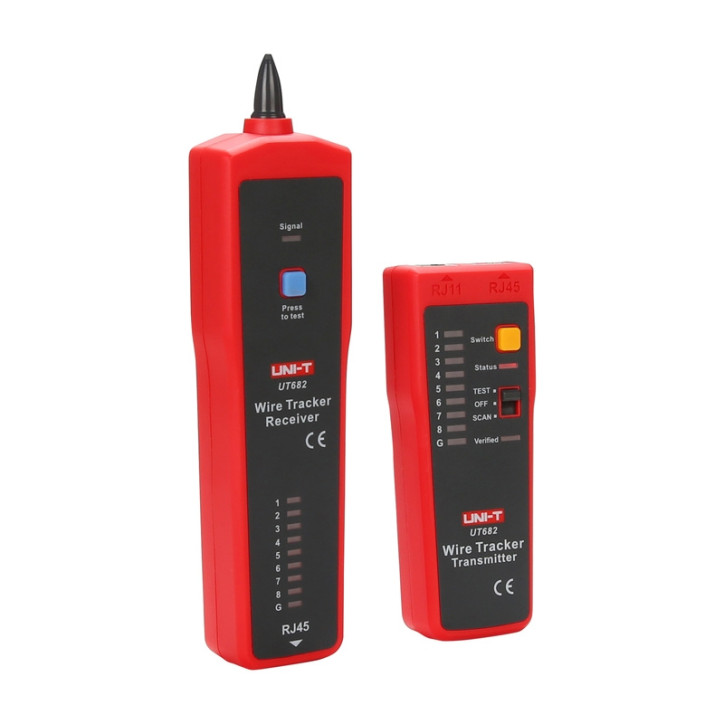

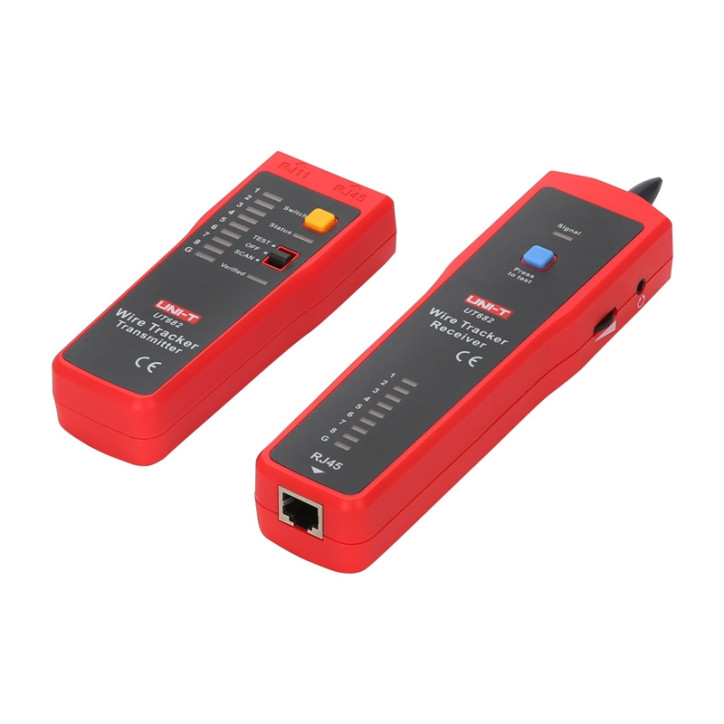

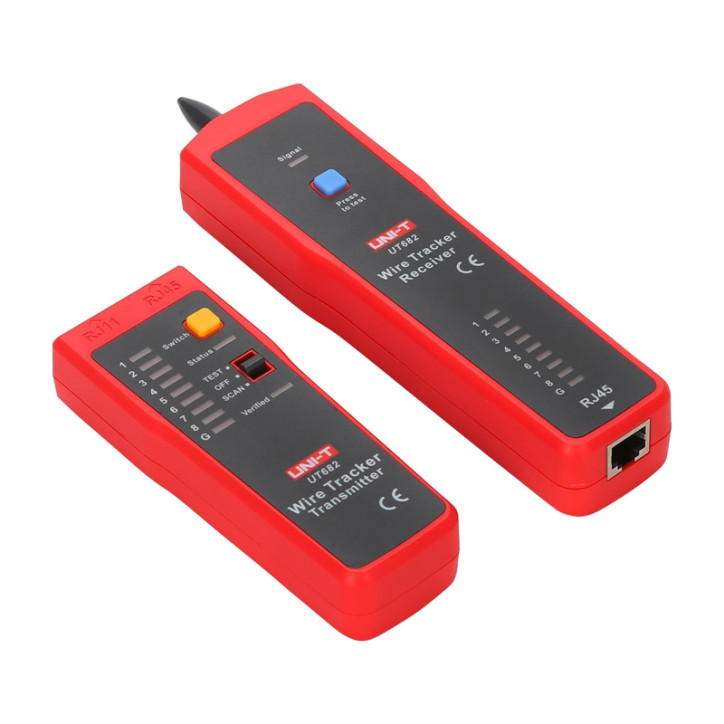

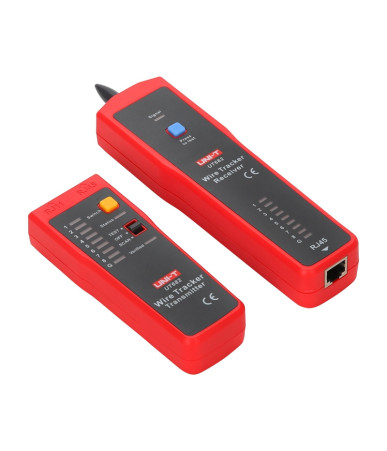

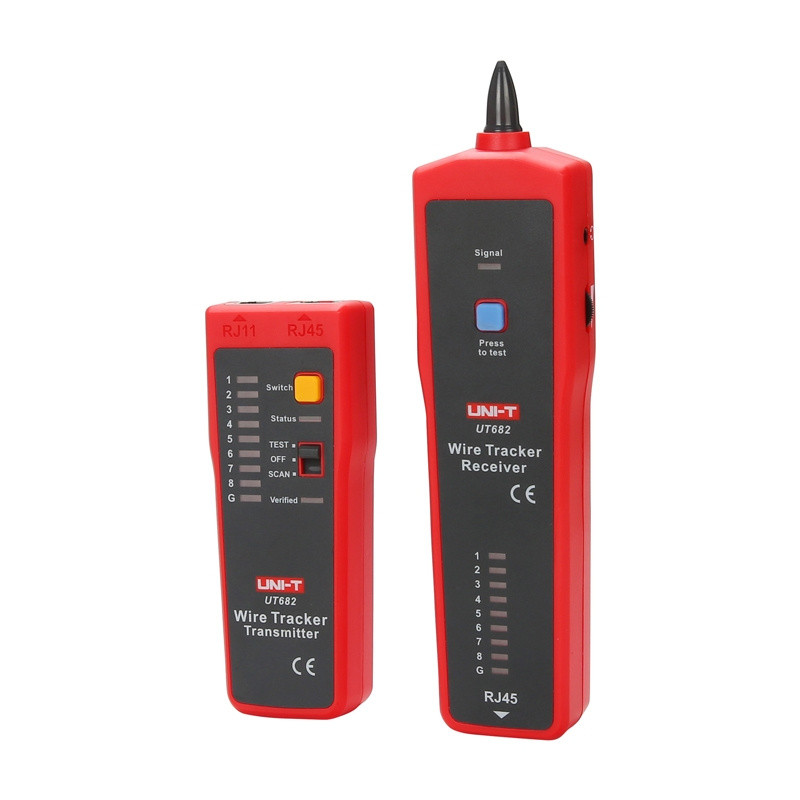

Il UNI-T UT682 è un localizzatore di cavi composto da trasmettitore e ricevitore, progettato per tracciare cavi Ethernet, telefonici ed elettrici senza necessità di rimuovere l'isolamento. È uno strumento essenziale per la diagnostica dei cavi di rete e per la manutenzione di sistemi a bassa tensione.

• Tracciamento cavi Ethernet, telefonici ed elettrici
• Test di circuito aperto/chiuso
• Verifica sequenza di cablaggio cavi Ethernet
• Indicazione di polarità per linee telefoniche (funzione DCV)
• Connessione per cuffie per ambienti rumorosi
• Indicatore di batteria scarica

Il dispositivo supporta il tracciamento di cavi LAN, linee telefoniche e cavi elettrici, con una distanza di tracciamento per linee telefoniche fino a 3000m e per cavi non schermati/schermati fino a 320m. Include test di circuito aperto/chiuso e indicazione di polarità per linee telefoniche con un range di ±(5V~52V). L'UT682 è alimentato da batterie da 9V e opera in un ambiente con temperature da 0°C a 40°C.

Specifiche Tecniche

• Tipologie di cavi supportati: Cavo LAN, linea telefonica, cavo coassiale, cavo elettrico
• Distanza di tracciamento linee telefoniche: ≥3000m
• Distanza di tracciamento cavi non schermati: ≥320m
• Distanza di tracciamento cavi schermati: ≥320m
• Distanza tracciamento cavi elettrici: ≥100m
• Test circuito aperto/chiuso: Sì
• Indicazione polarità linee telefoniche (funzione DCV): Sì, range ±(5V~52V)
• Distinzione linee telefoniche e cavi LAN: Distinzione prese
• Tracciamento cavo interrotto: Sì
• Tensione di uscita trasmettitore: ≥12V picco-picco
• Indicazione batteria scarica trasmettitore: 6.6V±0.5V
• Alimentazione trasmettitore: Batteria da 9V
• Corrente massima di lavoro trasmettitore: 25mA
• Jack cuffie per ricevitore: Sì

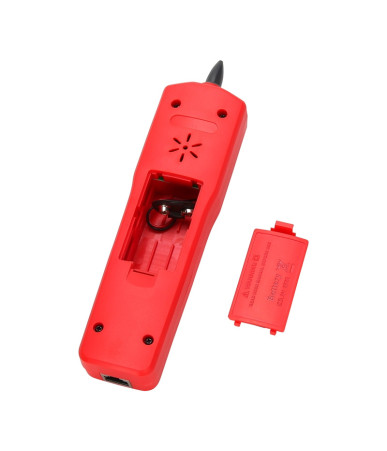

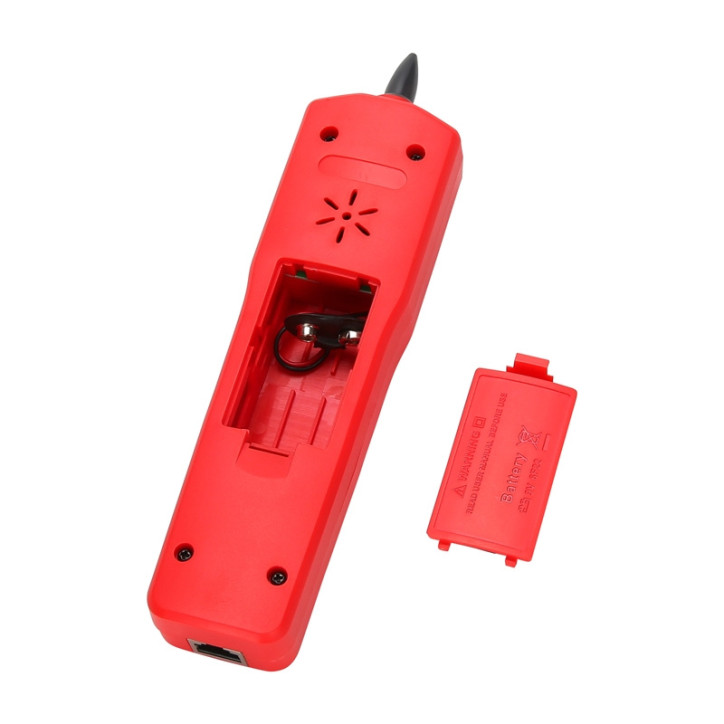

• Alimentazione ricevitore: Batteria da 9V
• Corrente standby massima ricevitore: ~10mA
• Corrente operativa massima ricevitore: <40mA (AC, RMS)
• Allineamento cavi: Misurazione sequenza linee (9 LED: LED1~LED8, LED_G)
• Velocità misurazione sequenza linee: Selezionabile veloce e lenta
• Indicazione LAN cavo schermato/non schermato: Sì
• Protezione tensione ingresso trasmettitore: 52V DC
• Ambiente operativo: Temperatura 0~40℃; Umidità 20~75%RH
• Ambiente di stoccaggio: Temperatura -10~50℃; Umidità 10~90%RH
• Altitudine: ≤2000m
• Colore prodotto: Rosso e grigio
• Peso netto prodotto: Trasmettitore: 125g, Ricevitore: 153g
• Dimensioni prodotto: Trasmettitore: 125mm x 48mm x 28mm, Ricevitore: 195mm x 48mm x 30mm
